干气密封件

干气密封与一般机械密封的平衡型集装式结构一样,但端面设计有所不同,表面上有几微米至十几微米深的沟槽,端面宽度较宽。与一般润滑机械密封不同,干气密封在两个密封面上产生了一个稳定的气膜。这个气膜具有较强的刚度使两个密封端面完全分离,并保持一定的密封间隙,这个间隙不能太大,一般为几微米。密封间隙太大,会导致泄漏量增加,密封效果较差;而密封间隙较小,容易使两密封面发生接触,因为干气密封的摩擦热不能及时散失,端面接触无润滑,将很快引起密封变形、端面过度发热从而导致密封失效。这个气膜的存在,既有效地使端面分开又使相对运转的两端面得到了冷却,两个端面非接触,故摩擦、磨损大大减小,使密封具有长寿命的特点,从而延长主机的寿命。

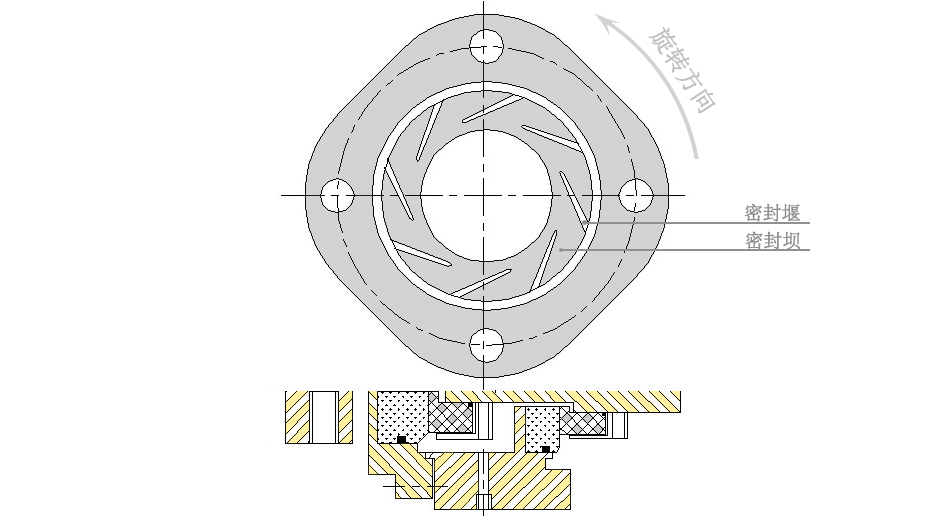

开槽的密封面,分为两个功能区,外区域和内区域,气体进入开槽的外区域这些槽将压缩进入的气体,在槽根部形成局部的高压区,使端面分开,并形成一定厚度的气膜,为了获得必要的泵送效应,动压槽必须开在高压侧。开槽的密封间隙内的压力增加对干气密封的工作是至关重要的,它将保证即使在轴向载荷较大的情况下,密封也能形成一个不被破坏的稳定气膜。密封的内区域(即坝区) 是平面的,靠它的节流作用而限制了泄量。密封工作时端面气膜形成的开启力与由弹簧和介质作用力形成的闭合力达到平衡,从而实现了非接触运转。干气密封的弹簧力是很小的。主要目的是当密封不受压或不工作时能确保密封的闭合,防止意外发生。
